1電氣箱控制說明
開 關 和 按 鈕    狀  態    作   用
1.保險絲（FUSE）    通或斷    過流、過壓時熔斷
2.電源燈（POWRE）    亮或滅    電源接通時亮
3.自動運行(AUTO)    亮或滅    選擇自動時亮
4.自動-關-手動
AUTO–OFF-MANU    關    電源被切斷,材料架不能動作
    手動    材料矯正機處於點動狀態,由"正轉"或"反轉"按鈕控制材料矯正機的正反轉
    自動    材料架處於自動狀態,材料架由感應電路控制運行.

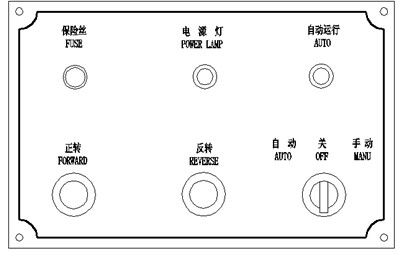

電 氣 箱 控 制 面 板 示 意 圖


2送料用途
   2.1 將材料架葉片的外徑調整至比欲裝入之卷料內徑小20~30mm。
   2.2 確定裏層"A字架"的位置
        如圖：A=（B-C）/2
        依尺寸"A",把4個"A字架"裝到材料架的"葉片"上
        並鎖緊"A字架"上的緊固螺栓。
   2.3將材料吊入"A字架"上並靠近裏層"A字架"，
張緊葉片再鬆開吊繩放下材料。
   2.4再將另4個"A字架"裝上並靠近卷料,然後鎖緊"A字架"上的緊固螺栓。至此
       裝料完畢。

3收料用途
4.3.1將材料架的葉片內徑調到需收料的內徑，按同一葉片上的兩隻“A字架”以中線爲准，使兩內側距離約大於待收料寬度5~10mm。
4.3.2將待收材料搭鈎在任一葉片上，點動“正轉”按鈕，使村料卷轉5~6圈。
4.3.3材料被卷收後如沒有鬆開，就可以自動收料了。
4.3.4當材料收達要求的外徑後，停止生產線，捆上綁帶，取下外側四隻“A字架”吊下材料。收料完畢
4試運行
   4.4.1點動運行確信材料架運行良好。
A)    確保材料架的轉動部分沒有被障礙物阻擋。
B)    切換電源開關至“手動”位置，此時材料架處於點動狀態。
C)    按動“正轉”或“反轉”按鈕，材料架應相應處於正轉或反轉狀態。如發現正反轉狀態相反，可將輸入電源的任意兩相對調即可。
D)    這時應確保材料架運行良好即沒有異常聲音或轉動部分沒有被障礙物阻擋。
   4.4.2 自動運行調試
A)    用點動方式將材料送入矯正機（或其他設備）中，如下圖所示。
B)    將電源開關切換至“自動”狀態。
C)    材料架在出廠時設定爲：當金屬材料接觸到感應杆時材料架立即停止轉動，當材料離開感應杆一段時間（即感應時間）後材料架開始轉動送料（整個感應過程可根據需要設爲相反）。
感應時間的長短直接影響到材料架的運
作和使用壽命。感應時間的長短由位於
電器箱內的時間繼電器(如右圖所示)調整。
配合三個選擇開關即可調整所需的時間間隔。
材料架在出廠時設定爲3秒。感應時間
的長短以材料架平均速度跟上衝床所需且馬達起動不過於頻繁爲原則。
