冲压自动化横剪生产流水线

横剪生产线的标准配置：放卷机+整平机+伺服送料机+剪板机组成。祥翔机械，根据客户的需求生产冲压自动化横剪生产流水线设备及冲床周边自动化设备及冲床改装。非标及特殊要求可来电定制。

【MTC-1000+压料臂，液压放卷机】别名：重型材料架、钢带放料架、液压开卷机、放卷机等等。

技术参数：

型号：MTC

规格：1000

适合材质：金属带料放卷、钢带放料架

卷料内径：470~530mm

卷料外径：1500mm

机器载重：5~8吨

注意：加装压料臂能使卷料放的更稳、不易松散。

【CHS-1000钢带整平机】别名：厚板整平机、厚板矫正机、厚板校平机、钢带整平机、金属板料等等整平设备。能使冲压板料平面光滑无压痕，提升产品的质量。

技术参数：

型号：CHS

规格：1000

适合材质：金属板料类

滚轮宽度：1000mm

适合料厚：0.5~4.5mm

注意：因滚轮宽度为1000mm，所以整平的板料不要达极限，材料宽度应小于1000mm。

【NCF-1000伺服送料机】别名：伺服滚轮送料机、数控送料机、NC送料机。

技术参数：

型号：NCF

规格：1000

适合料厚：0.1~3.0mm

送料长度：9999.99mm

产品性能：

1、高精度的送料：针对高科技生产，以电脑闭路式回授系统控制，使精度确保在0.03mm以内。
2、阶段式送料机：可输入20组不同的送料长度，每组提供999次冲压次数，满足特殊制品的加工生产。
3、采用气压式放松（放松点位准确），使用寿命长，零故障。
4、送料长度的设定：在控制面板上，直接输入送料长度，即可达到所需的送距。按钮和触摸屏双控制模式：操作简便，伺服控制，送料精度更高，同时可进行多段式送料，设置送料长度方便，送料长度可达9999.99MM，能实现较宽且送料步距长的冲压行业。

【3X1300电动剪板机】别名：剪板机、裁板机、剪切机、电动剪板机、电动剪切机。

技术参数：

适用范围：
1、本系列裁切油压机适用于厚度为0.01mm-3mm之间的不锈钢，矽钢片，冷板冲切。
2、铝板、铜板及金属或非金属零件的冲切，塑性材料的分条、及成型。
3、裁切宽度可根据客户不同要求制作。

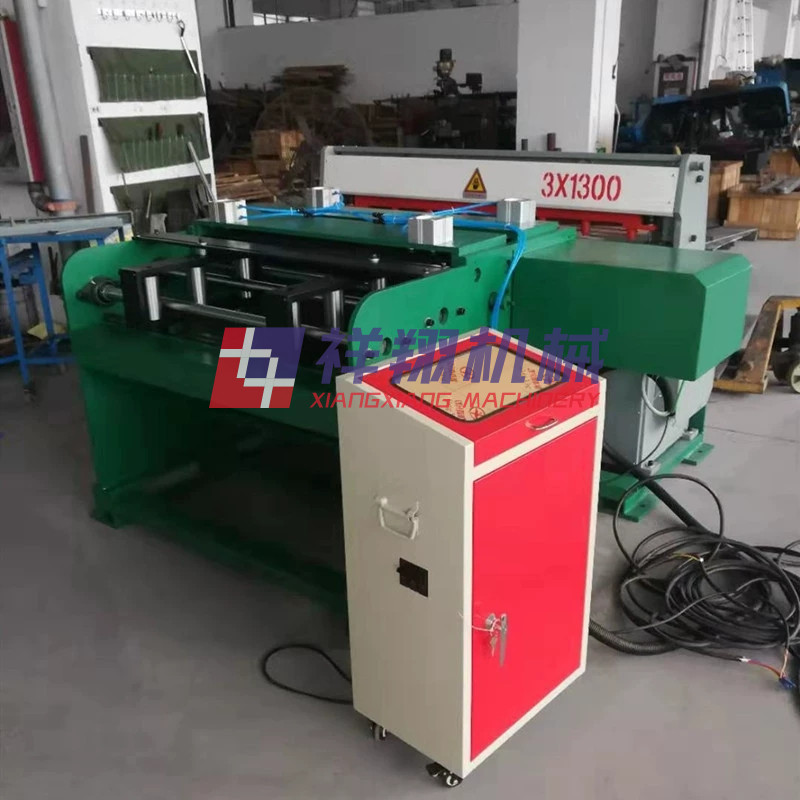

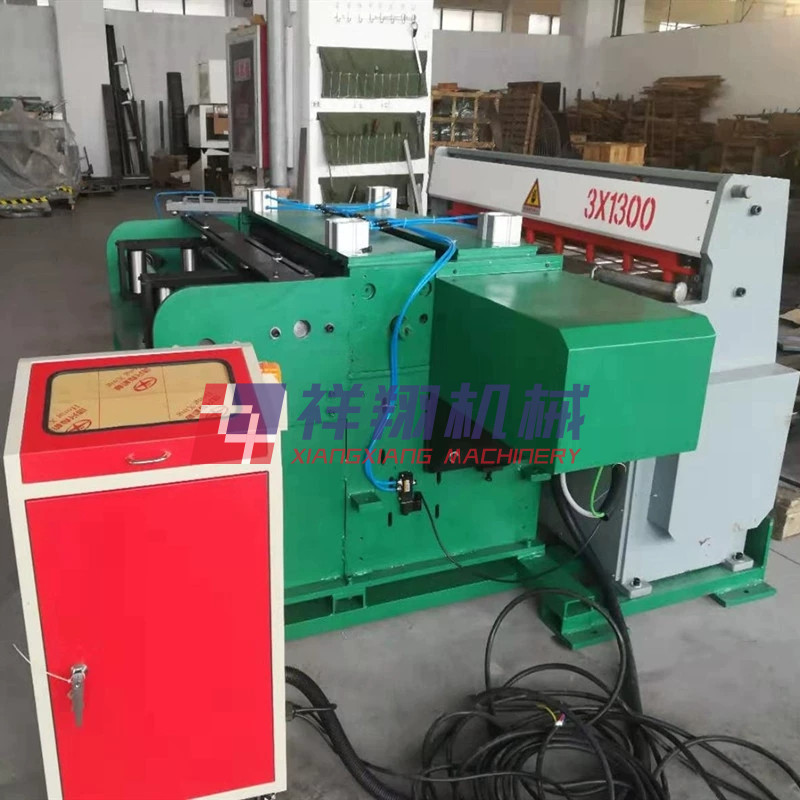

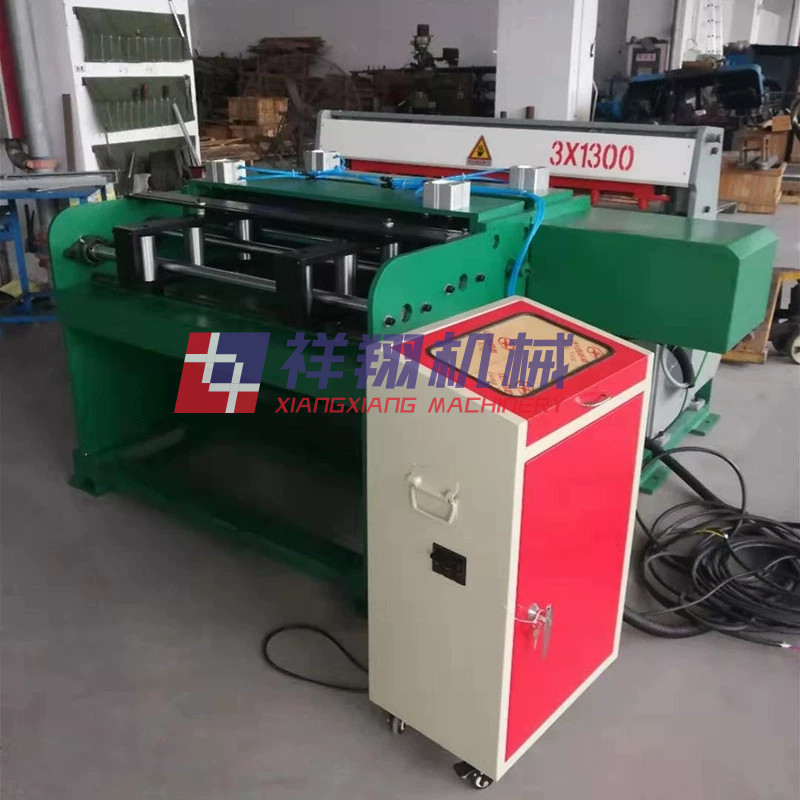

自动化横剪生产线实图展示：
